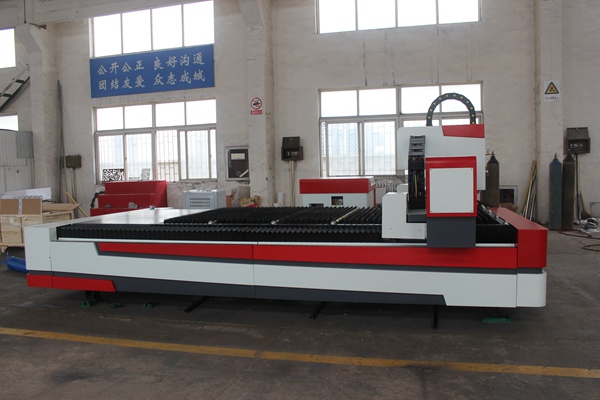

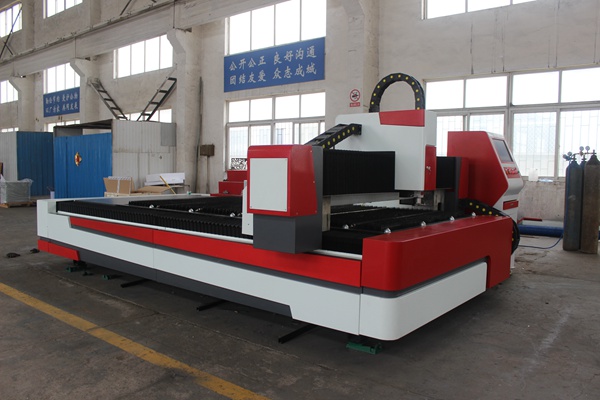

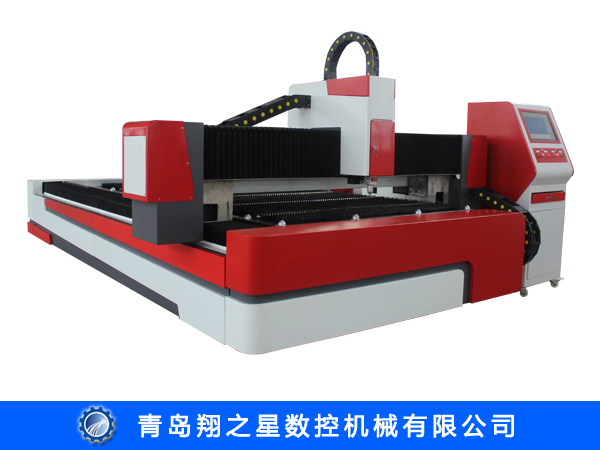

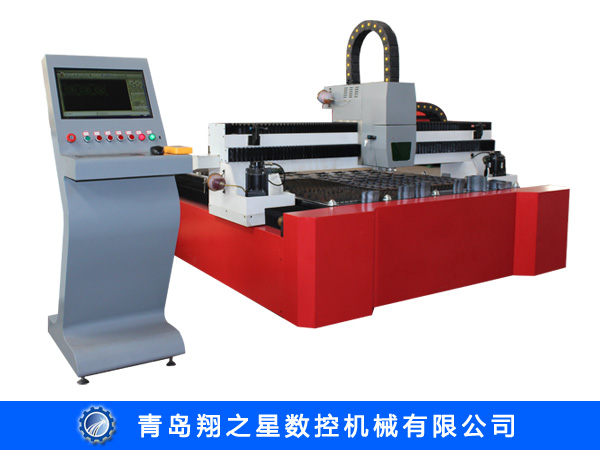

單平臺光纖激光切割機
光纖激光切割機
設備主要技術參數
|
設備型號 |
GX3015-500 |
|
激光器類型 |
光纖激光器 |
|
激光工作介質 |
光纖 |
|
激光波長 |
1070 nm |
|
額定輸出功率 |
500 W |
|
光束質量 |
＜0.373mrad |
|
X軸行程 |
3000mm |
|
Y軸行程 |
1500mm |
|
Z軸行程 |
100mm |
|
有效切割范圍 |
3000×1500mm |
|
工作臺軸向定位精度 |
≤±0.03㎜/m |
|
工作臺重復定位精度 |
≤±0.02㎜/m |
|
最大空行速度 |
50m/min |
|
工作臺最大承載 |
1600KG |
|
相數 |
3 |
|
電源額定電壓 |
380V |
|
頻率 |
50Hz |
|
總電源防護等級 |
IP54 |
切割性能表
|
切割性能表 |
||||
|
材質 |
厚度 |
最大切割速度（m/min） |
輔助氣體 |
備注 |
|
碳鋼 |
0.5 |
24 |
O₂ |
|
|
碳鋼 |
1 |
15 |
O₂ |
|
|
碳鋼 |
2 |
5.0 |
O₂ |
|
|
碳鋼 |
3 |
2.5 |
O₂ |
|
|
碳鋼 |
4 |
1.5 |
O₂ |
|
|
碳鋼 |
5 |
0.9 |
O₂ |
|
|
不銹鋼 |
1 |
13 |
N₂ |
|
|
不銹鋼 |
2 |
3.0 |
N₂ |
|
|
不銹鋼 |
3 |
1.0 |
N₂ |
|
主機運行成本分析（供參考）
1、總電能消耗費用：
|
設備組件 |
電能總消耗量(度/小時) |
合計 |
總消耗量（元/小時） |
|
激光器 |
≦2 |
≦17 |
10.2元（以占載率60%計；電費以1元/度計） |
|
機床 |
≦6 |
||
|
冷水機組 |
≦2.25 |
||
|
空壓機 |
≦5.5 |
||
|
冷干機 |
≦0.25 |
||
|
除塵設備 |
≦1 |
2、切割輔助用氣消耗費用：
|
氣體類型 |
氣體價格 |
使用時間 |
總消耗量 （元/小時） |
切邊效果 |
備注 |
|
氧氣 |
15元/瓶 |
60分鐘 |
15元 |
黑邊 |
以1mm碳鋼為例 |
|
氮?dú)?/p> |
25元/瓶 |
15分鐘 |
100元 |
白邊 |
以1mm不銹鋼為例 |
|
空氣 |
|
|
0元 |
金黃邊 |
適合2mm以下鋼板切割，效果最佳。 |
|
激光器氣體消耗 |
無 |
||||
備注：
氮?dú)馊绮捎霉扪b液氮，液氮中罐125公斤，320元/罐，可以使用12小時，320/12=26.7元/小時，價格可比瓶裝純氮節省1/4的費用，即每小時成本僅為26.7元。且省去了操作工經常換氣的時間和瓶裝余氣過多產生的浪費。
3、易損件的價格：
|
名稱 |
正常壽命（小時） |
單價（元） |
每小時消耗 |
備注 |
|
保護鏡片 |
≧1440 |
150元/片 |
0.1元/小時 |
工作環境優良，使用時間會更長。 |
|
銅嘴 |
≧720 |
100元/個 |
0.14元/小時 |
|
|
陶瓷環 |
≧720 |
800元/套 |
1.11元/小時 |
|
|
合計 |
|
|
1.35元/小時 |
4、 光纖激光切割機每小時總計消耗費用：（使用氧氣切割）
|
電能消耗費用 |
輔助用氧氣消耗費用 |
耗材費用 |
總計（元） |
|
10.2元 |
15元 |
1.35元 |
26.55元 |
5、光纖激光切割機每小時總計消耗費用：（使用氮?dú)馇懈睿?/strong>
|
電能消耗費用 |
輔助用氮?dú)庀馁M(fèi)用（罐裝液氮） |
耗材費用 |
總計（元） |
|
10.2元 |
26.7元 |
1.35元 |
38.25元 |
6、光纖激光切割機每小時總計消耗費用：（使用空氣切割）
|
電能消耗費用 |
氣體費用 |
耗材費用 |
總計（元） |
|
10.2元 |
0元 |
1.35元 |
11.55元 |
設備主要優勢

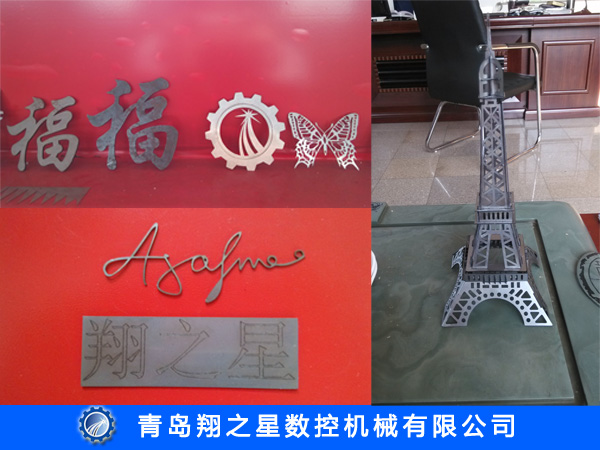

光纖激光切割機精度高，適用于精密配件的切割和各種工藝字、畫的精細切割，切割速度快，是線切割的100倍以上。熱影響區域面積小，性能穩定，保證持續生產，不易變形，切縫平整、美觀，無需后序處理等優點。與數控沖床相比，光纖激光切割機能完成各種復雜結構的加工，只要能在電腦上畫出任何圖像，該機都能完成加工。不需要開模，只在電腦上將圖作出，產品馬上就可以出來，即能快速開發新產品，又能節約成本，復雜的工藝要求，數控沖床難以達到，光纖激光切割機都能做到。
另外，光纖激光切割機所切割的表面非常光滑，數控沖床難以達到。
光纖激光切割機的優勢：
1、 光束質量：聚焦光斑更小，切割線條更精細，工作效率更高，加工質量更好；
2、 切割速度：是同等功率CO2激光切割機的2倍；
3、 穩定性：采用進口光纖激光器，性能穩定.
4、 電光轉換效率高,節能環保；
5、 使用成本：整機耗電量比CO2的低,節約了生產成本
6、 維護成本：無激光器工作氣體；光纖傳輸，無需反射鏡片；可節約大量維護成本；
7、 產品操作維護方便：光纖傳輸，無需調整光路；
8、 柔性導光效果：體積小巧，結構緊湊，易于柔性加工要求。光纖激光切割機采用德國技術獨特設計，特別內腔，確保系統穩定運行，功率恒定持久。切割縫隙均勻一致，校光及維護保養便利。封閉式光路導光，確保鏡片潔凈和使用壽命。
光纖激光切割機單從價格上來看相比較一般的激光切割機稍微貴一點，但是從總體看，光纖激光切割機性價比最高。
應用行業及可切割材料
廣泛應用于裝飾、廣告標牌制作、鈑金加工、高低壓電器柜制作、紡織機械零件、航空、航天、電子、廚具、汽車、機械、電梯、電器零件、彈簧片、地鐵零件、精密配件、輪船、冶金設備、工藝禮品、工具加工、金屬對外加工等各種制造加工行業。
服務
1、售前服務：包括用戶單位的工程技術人員、使用部門、供應部門等人士對激光設備的咨詢服務，樣件的工藝實驗，設備選型等。此項服務免費。
2、安裝調試、培訓：安裝調試、培訓：設備運到甲方后，在甲方的協助下乙方負責在甲方現場的安裝調試并交付使用，自帶必要的專用工具及調試用具。并再次培訓需方的操作、維修人員。
培訓內容包括：
激光安全防護常識
激光器的基本原理及激光切割機的構造

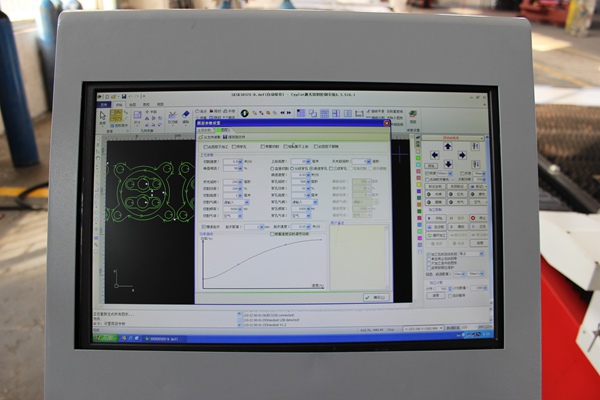

控制系統的操作技能
設備操作及注意事項
設備日常維護，激光器調整及備件更換操作技能
培訓時間為5天左右。
