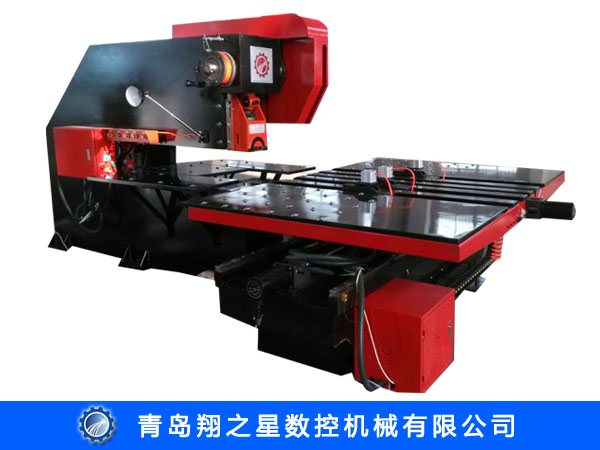

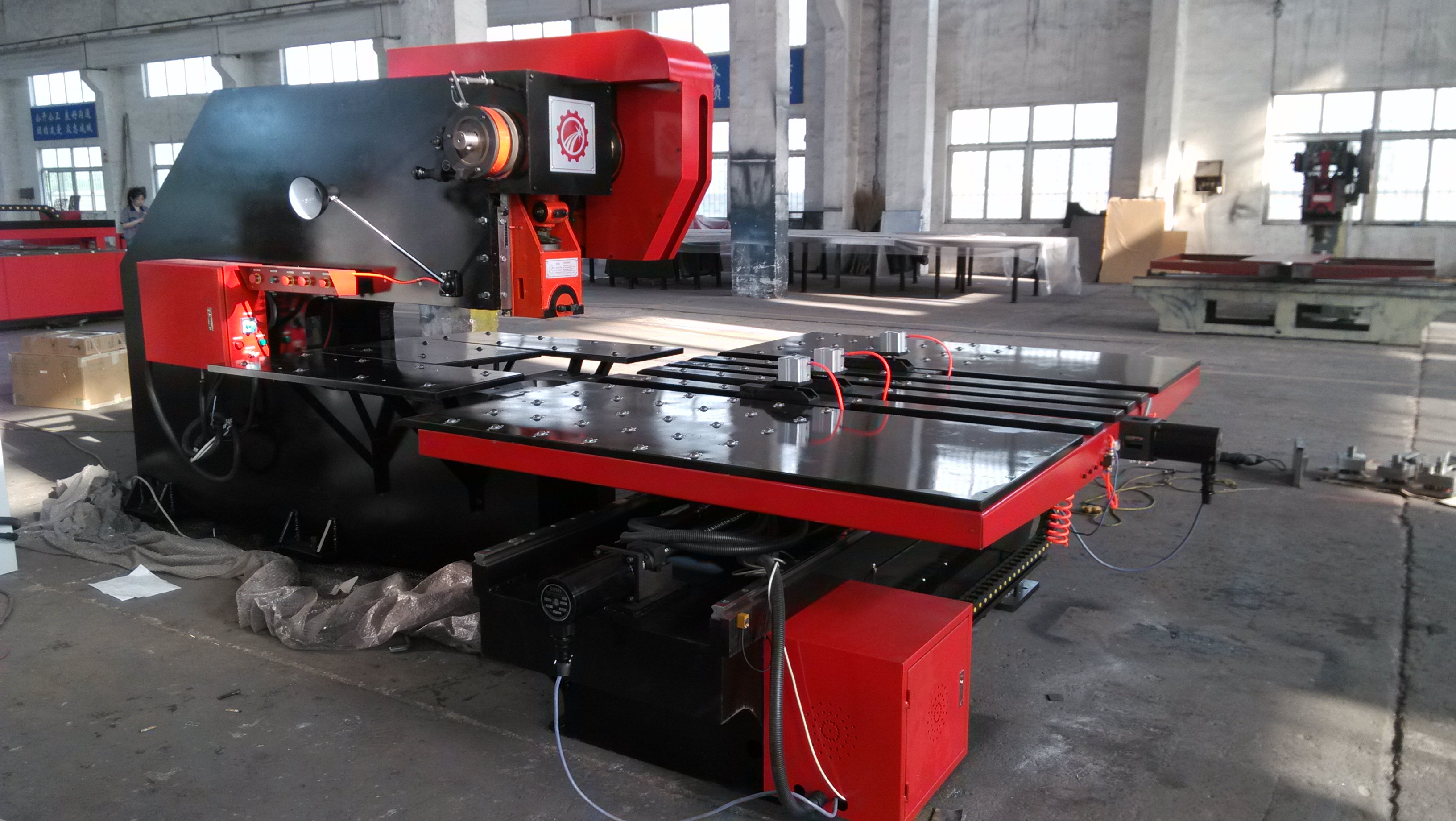

開式機械數控沖床
開式機械數控沖床
SXJZ25系列數控轉塔沖床性能及配置
1.配備本公司新升級的青島翔之星數控沖床專用系統，可實現現場編程、后臺編程；
2.配備RS232標準接口，網卡，可與其它電腦、局域網、萬維網方便的進行連接、通訊；
3.工業級品牌電腦控制，抗震、防干擾，操作簡單，界面友好；
4.脈沖編碼器半閉環反饋；
5.臺灣品牌伺服驅動和電機；
6.臺灣進口精密大導程滾珠絲杠，更好地保證了加工精度、工作效率
7.臺灣進口精密直線導軌，保證精密更高，壽命更長；
8.AutoCAD圖形自動轉換,CAD繪圖中設置有模具庫選擇，并可在CAD文件中預覽圖樣；
9.板材可在程序執行完畢后自動重復定位，定位精確，可實現大批量板材加工；
10.批量加工時，可實現一鍵式操作，方便快捷；
11.沖床機身采用鋼板焊接結構，機身剛性好、變形小，大閉合高度，模具導向長，使用方 便，可靠，噪音低，壽命長；
12.萬向球工作臺面，以適用于沖不同板厚板材
13.配有手動集中潤滑泵，將潤滑油直接送入各潤滑點，減輕工人勞動強度，減少各運動副的摩擦，提高使用壽命；
14.對超程等多項機械電氣故障有報警顯示。
15.具有模具補償功能和斷點加工功能。
四、SXJZ25系列轉塔沖床主要技術參數:
|
序號 |
名 稱 |
單 位 |
規 格 |
|
1 |
公稱壓力 |
千牛 |
250 |
|
2 |
發生公稱力時滑塊距下死點距離 |
毫米 |
5.5 |
|
3 |
滑塊行程 |
毫米 |
80 |
|
4 |
滑塊行程次數 |
次/分 |
120 |
|
5 |
模位數 |
個 |
6/8/10/12 |
|
5 |
最大裝模高度 |
毫米 |
180 |
|
6 |
裝模高度調節量 |
毫米 |
70 |
|
7 |
滑塊中心到機身距離 |
毫米 |
1000/1250 |
|
8 |
沖孔精度 |
毫米 |
±0.10 |
|
9 |
控制軸數 |
個 |
3 |
|
10 |
電機型號/功率 |
千瓦 |
Y132S-8/2.2Kw |
|
11 |
空氣壓力 |
MPa |
0.6 |
|
12 |
機身結構 |
|
開式 |
|
13 |
進給精度 |
mm |
±0.10 |
|
14 |
進給速度 |
m/min |
30（最大） |
|
15 |
速度設置 |
|
無級 |
|
16 |
最大加工板料尺寸 |
mm |
2500*1250 |
|
17 |
最大加工板材厚度 |
mm |
3 |
|
18 |
X/Y軸公稱行程 |
mm |
2500/1250 |
|
19 |
夾鉗數量 |
個 |
2/3 |
|
20 |
氣源 |
MPa |
0.6—0.8 |
五．主要部套一覽表
|
序號 |
部套名稱 |
制造廠家 |
備注 |
|
1 |

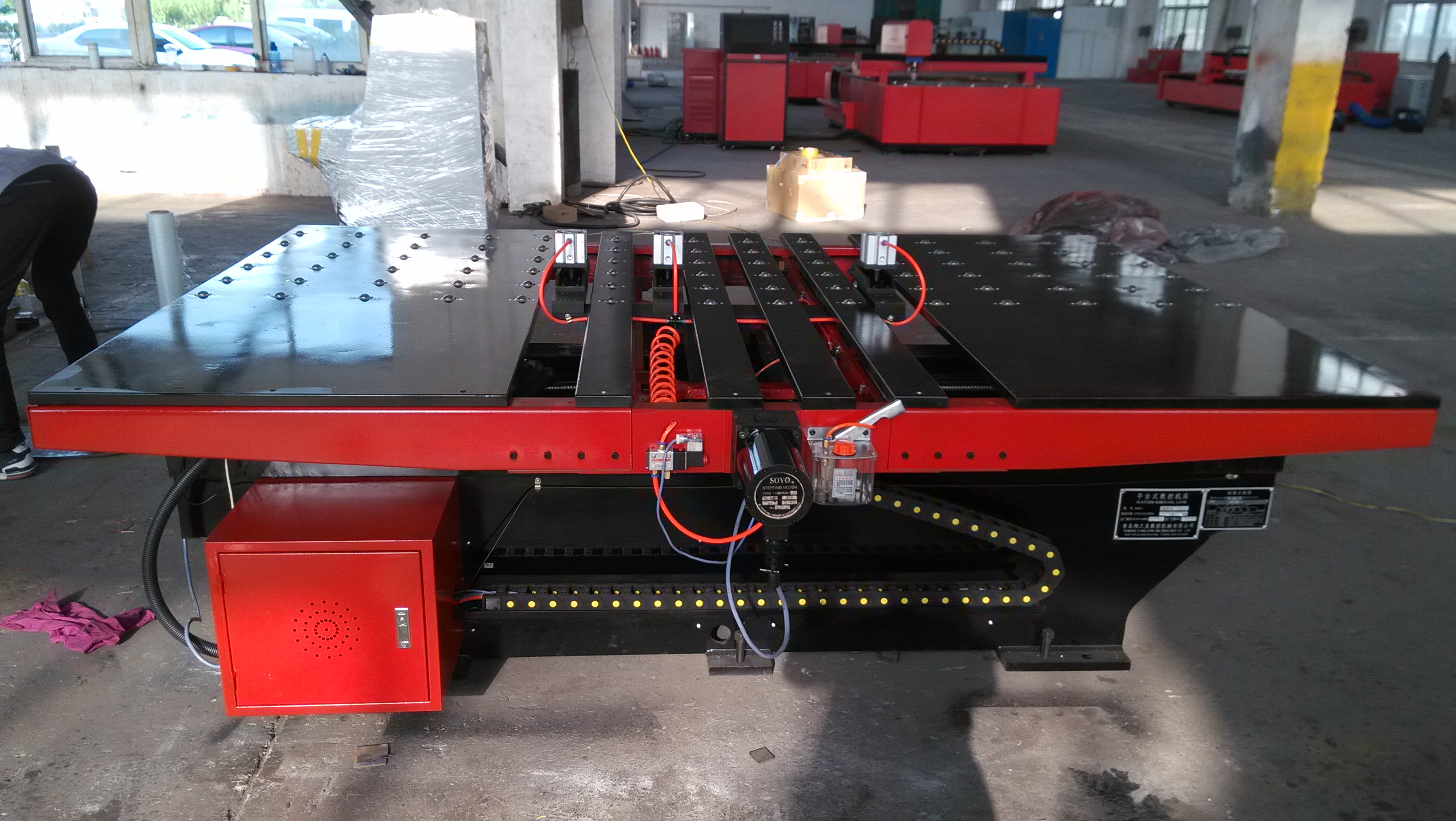

數控送料機 |
自制 |
加工板材長2500mm，寬1250mm |
|
2 |
自轉模沖床 |
自制 |
1000/1250mm |
|
3 |
模具、模盤、 配電柜 |
自制 |
|
|
4 |
精密滾珠絲杠 |
臺灣銀泰 |
|
|
5 |
直線導軌 |
臺灣上銀 |
|
|
6 |
伺服電機、驅動器 |
臺灣臺達 |
|
|
7 |
工控機 |
研華 |
|
|
8 |
電氣控制系統 |
自制 |
|
|
9 |
彩色顯示 |
19″彩色顯示 DELL |
|
|
10 |
控制卡 |
雷泰科技（DMC1000B卡） |
|
|
11 |
控制軟件 |
自制 |
|
|
12 |
主要電器元件 |
中間繼電器（歐姆龍） |
|
|
接近開關（佳樂） |
|
||
|
13 |
主要?dú)鈩?dòng)元件 |
SMC/AirTAC |
|
模具具體規格
|
工位 |
6工位 |
8工位 |
10工位 |
12工位 |
模具范圍 |
|
A |
3個 |
4個 |
6個 |
8個 |
12.7mm以內 |
|
B |
3個 |
2個 |
2個 |
4個 |
31.7mm以內 |
|
C |
|
2個 |
2個 |
2個 |
50.8mm以內 |
