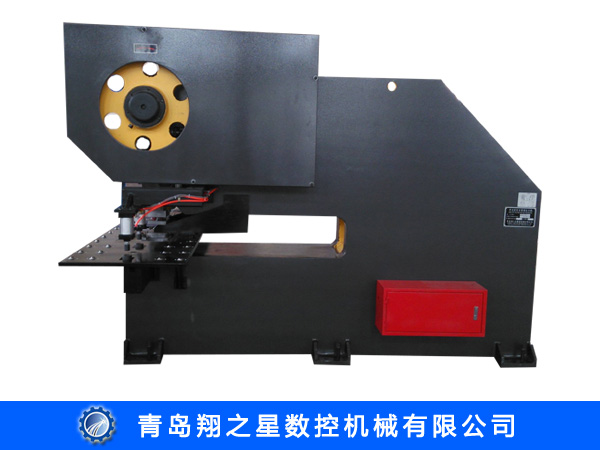

普通沖床
普通沖床
性能特點
1.帶有斷點加工功能
2.配備本公司新升級的青島翔之星數控沖床專用系統，可實現現場編程、后臺編程；
3.配備RS232標準接口，網卡，可與其它電腦、局域網、萬維網方便的進行連接、通訊；
4.工業級品牌電腦控制，抗震、防干擾，操作簡單，界面友好；
5.80G硬盤可實現超大限量存儲文件；
6.脈沖編碼器半閉環反饋；
7.臺灣進口精密大導程滾珠絲杠，更好地保證了加工精度高、工作效率
8.臺灣進口精密直線導軌，保證精密更高，壽命更長；
9.品牌聯軸器，保證持久耐用，校正系數高；
10.AutoCAD圖形自動轉換；
11.CAD繪圖中設置有模具庫選擇，并可在CAD文件中預覽圖樣；
12.板材可在程序執行完畢后自動重復定位，定位精確，可實現大批量板材加工；
13.批量加工時，可實現一鍵式操作，方便快捷；
14.沖床機身采用鋼板焊接結構，機身剛性好、變形小，大閉合高度，模具導向長，使用方 便，可靠，噪音低，壽命長；
15.萬向球工作臺面，以適用于沖不同板厚板材
16.電機電纜有護線套保護，防油、防水、防污染；
17.主要電器元件放置在電器箱中，防止電線外漏，既安全又便于維修和保護。
18.配有手動集中潤滑泵，將潤滑油直接送入各潤滑點，減輕工人勞動強度，減少各運動副的摩擦，提高使用壽命；
19.對超程等多項機械電氣故障有報警顯示。
20.具有模具補償功能。
數控平臺送料機SXD-S20QS主要技術參數：
|
序號 |
名 稱 |
單 位 |
規 格 |
|
1 |
適應沖床的公稱壓力 |
T |
6.3——100 |
|
2 |
進給精度 |
mm |
±0.10 |
|
3 |
進給速度 |
m/min |
30（最大） |
|
4 |
速度設置 |
|
無級 |
|
5 |
最大加工板料尺寸 |
mm |
2000*1000 |
|
6 |
最大加工板材厚度 |
mm |
6 |
|
7 |
X/Y軸公稱行程 |
mm |
2000/1000 |
|
8 |
夾鉗數量 |
個 |
3 |
|
9 |
氣源 |
MPa |
0.6—0.8 |
沖床J21S-63的基本參數:
|
序號 |
名 稱 |
單 位 |
規 格 |
|
|
1 |
公稱壓力 |
千牛 |
630 |
|
|
2 |
發生公稱力時滑塊距下死點距離 |
毫米 |
4 |
|
|
3 |
滑塊行程 |
毫米 |
120 |
|
|
4 |
滑塊行程次數 |
次/分 |
50 |
|
|
5 |
最大裝模高度 |
毫米 |
270 |
|
|
6 |
裝模高度調節量 |
毫米 |
90 |
|
|
7 |
滑塊中心到機身距離 |
毫米 |
800 |
|
|
8 |
沖孔精度 |
毫米 |
±0.15 |
|
|
9 |
電機功率 |
千瓦 |
5.5 |
|
|
10 |
機身結構 |
|
開式 |
主要部套一覽表
|
序號 |
部套名稱 |
制造廠家 |
備注 |
|
1 |
數控送料機 |
自制 |
加工板材長2000mm，寬1000mm |
|
2 |
沖床 |
自制 |
喉深800mm |
|
3 |
模具、模架、配電柜 |
自制 |
|
|
4 |
精密滾珠絲杠 |
臺灣銀泰 |
|
|
5 |
直線導軌 |
臺灣上銀 |
|
|
6 |
伺服電機、驅動器 |
威科達 |
|
|
7 |
工控機 |
威強（原裝品牌機） |
|
|
8 |
電氣控制系統 |
自制 |
|
|
9 |
彩色顯示 |
19″彩色顯示 DELL |
|
|
10 |
控制卡 |
雷泰科技（DMC1410卡） |
|
|
11 |
控制軟件 |
自制 |
|
|
12 |
主要電器元件 |
中間繼電器（歐姆龍） |
|
|
接近開關（圖爾克） |
|
||
|
13 |
主要氣動元件 |
SMC/AirTAC |
|
三．隨機資料、附件及備品備件
1.隨機文件如下：
|
序號 |
名 稱 |
數 量 |
備 注 |
|
1 |
裝箱單 |
1份 |
|
|
2 |
合格證明書 |
1份 |
|
|
3 |
使用說明書 |
1份 |
|
|
4 |
地基圖 |
1套 |
發貨前傳真給客戶 |
|
5 |
電氣原理接線圖 |
1套 |
|
隨機附件如下
|
名 稱 |
數 量 |
備 注 |
|
活扳手18英寸 |
1 |
|
|
攀車桿 |
1 |
|
|
離合器拉簧（材質65Mn） |
4 |
|
|
滑塊保險器（材質 45#） |
1 |
|
|
制動帶（65Mn/銅絲石棉） |
2 |
|
用戶方應給予的配合
1.氣源：0.6兆帕，干燥清潔的壓縮空氣。
2.電源：380V,50HZ， 電壓波動量為-10%-+10%
3.環境溫度：0°C - +40°C
4.環境濕度：相對濕度20-80%RH(非冷凝)
5.遠離強振源及電磁干擾
6.少灰塵、無有害及腐蝕性氣體的環境
7.地基按供方地基圖準備
8. 用戶方應挑選具有中專以上(至少高中以上)的2名人員進行培訓,并作長期穩定的安排。
綜合說明
1.產品質量保證期限：公司已在機床工具行業通過ISO9001質量體系認證多年，以設備調試完畢時間為準，三包期一年，一年以內，實行包修，機器出現故障保證在接到用戶電話或傳真的24小時內給予答復。
2.產品服務質量承諾：搞好對顧客的服務工作，想顧客之所想，做顧客之所做，不斷滿足顧客明示和潛在的需求，作好售前、售中和售后服務，是我們責無旁貸的義務。為推廣和宏揚“雙星”名牌產品的知名度和信譽，使顧客在使用產品過程中滿意放心，我們對顧客做如下服務承諾：
①維修服務人員到用戶進行服務，必須對完成的維修任務、解決問題的方法做出詳細的記錄，并由用戶將意見反饋到本單位，對服務人員的工作質量實行嚴格的考核和控制。
對于顧客提出需要解決的產品質量問題和售后服務問題，保證在1-2個工作日內給予明確答復。
②需要到顧客現場服務的，本省及周邊省市，保證公司的服務人員24小時內到位，其他省市48小時到位，直到解決問題。
③保證服務人員到達顧客現場后，無論何種原因引起的設備故障 ，首先解決問題，使設備恢復正常使用，達到顧客使用要求，然后查找故障原因，反饋給公司和顧客協調處理。
④超出質量保證期的產品服務：
及時為顧客提供相關技術服務、及時為顧客提供備品備件、根據顧客需求，提供對設備的技術改造、產品升級和維修服務。
3.人員培訓計劃：在設備安裝調試期間，公司將派專職技術人員和服務人員對用戶相關人員進行理論、實踐的培訓。
1）培訓內容包括設備的結構、性能特點、操作、使用、維護保養等內容。培訓時間為3-5天。至用戶能獨立操作機床為止，并對參加培訓的人員進行考核。新機床在用戶現場調試結束后，安裝調試人員再跟蹤1-2天，保證用戶能正常使用好機床。
2）設備在日常使用過程中，有專門的售后服務人員，電話進行嚴格的跟蹤服務制度，對用戶操作人員進行進一步指導。
4.售后服務
（1）三包期內：設備在保質期內發生因設計制造方面原因造成故障（易損件除外），由供方免費維修和更換，設備重要部件供方保修；如因需方誤操作所致零部件損壞供方將有償服務。
（2）保質期滿后，設備出現故障，供方應在24小時內搶修，電話不能解決的第一時間趕赴現場，費用由需方承擔。
5.充足的備品備料，保證用戶正常使用。
由于我公司產品已進入批量生產階段，為備品備件的提供建立了強大的基礎，以成本價提供配件，提供消費品的采購指南。在機床的整個運行周期內，確保零配件的供應。
