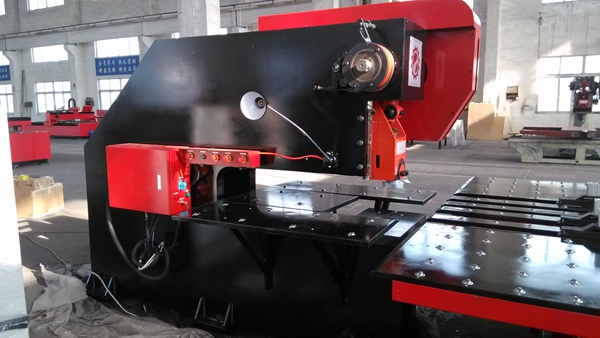

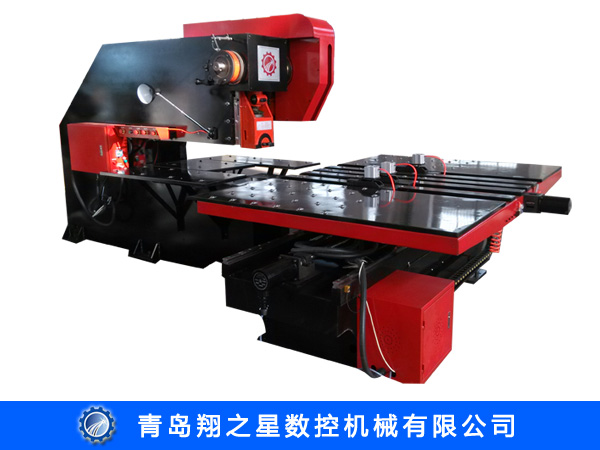

太陽能數控轉塔沖床
太陽能數控轉塔沖床
一、性能特點：
1.標準全自動數控沖床
2. 配備本公司新升級的青島翔之星數控沖床專用系統，可實現現場編程、后臺編程；
3. 配備RS232標準接口，網卡，可與其它電腦、局域網、萬維網方便的進行連接、通訊；
4. 工業級品牌電腦控制，抗震、防干擾，操作簡單，界面友好；
5. 80G硬盤可實現超大限量存儲文件；
6.脈沖編碼器半閉環反饋；
7. 臺灣品牌伺服驅動和電機；
8.臺灣進口精密大導程滾珠絲杠，更好地保證了加工精度高、工作效率
9.臺灣進口精密直線導軌，保證精密更高，壽命更長；
10.品牌聯軸器，保證持久耐用，校正系數高；
11.AutoCAD圖形自動轉換；
12.CAD繪圖中設置有模具庫選擇，并可在CAD文件中預覽圖樣；
13.設原點定位器，板材可在程序執行完畢后自動定位，定位精確，可實現大批量板材加工；
14.批量加工時，可實現一鍵式操作，方便快捷；
15. 沖床機身采用鋼板焊接結構，機身剛性好、變形小，大閉合高度，模具導向長，使用方便，可靠，噪音低，壽命長；
16.采用氣動夾鉗，保護板材，避免拉傷劃傷；
17萬向球或毛刷與萬向球臺面混合，能更好地保護不銹鋼板材避免劃傷。
18.電機電纜有護線套保護，防油、防水、防污染；
19.主要電器元件放置在電器箱中，防止電線外漏，既安全又便于維修和保護；
二、設備主要技術參數
2.1太陽能封閉臺面平臺送料機2500*1250主要技術參數:
|
序號 |
名 稱 |
單 位 |
規 格 |
|
1 |
適應沖床的公稱壓力 |
T |
16——100 |
|
2 |
進給精度 |
mm |
±0.10 |
|
3 |
進給速度 |
m/min |
30（最大） |
|
4 |
速度設置 |
|
無級 |
|
5 |
最大加工板料尺寸 |
mm |
2500*1250 |
|
6 |
X/Y軸公稱行程 |
mm |
2500/1250 |
|
7 |
夾鉗數量 |
個 |
2 |
|
8 |
氣源 |
MPa |
0.6—0.8 |

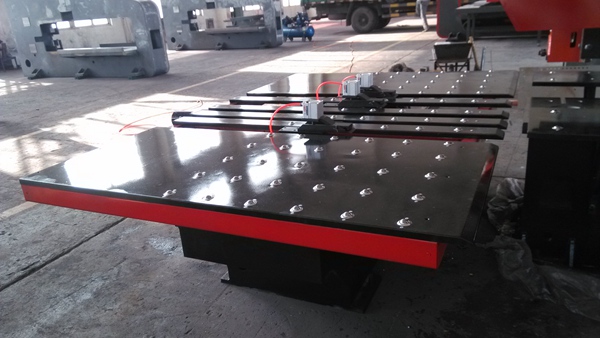

SXD系列平臺式送料機采用焊接底座平臺，強度高、抗沖擊能力強。送料機選用進口絲杠和導軌，運行速度平穩，運行精度高�？勺杂蛇m配萬向球或毛刷工作臺面，適應于沖制大板、厚板。
1、兩軸聯動，獨立二維坐標運動的數字控制。
2、 二維坐標可以同時進行手動快、慢速移動和增量移動。
3、 絕對坐標和相對坐標編程。
4、 絲杠側隙軟件補償。
5、 十進制數據輸入。
6、 采用ISO標準數控代碼編程。
7、 調入、修改、刪除、插入等編輯功能。
8、 空運行自診斷，出錯程序顯示。
9、 過流、過壓、過熱、錯相保護
2.2太陽能數控沖床SXJT2510的基本參數:
|
序號 |
名 稱 |
單 位 |
規 格 |
|
1 |
公稱壓力 |
千牛 |
250 |
|
2 |
機床結構 |
|
開式 |
|
3 |
發生公稱力時滑塊距下死點距離 |
毫米 |
2 |
|
4 |
滑塊行程 |
毫米 |
70 |
|
5 |
滑塊行程次數 |
次/分 |
80 |
|
6 |
最大裝模高度 |
毫米 |
180 |
|
7 |
裝模高度調節量 |
毫米 |
70 |
|
8 |
滑塊中心到機身距離 |
毫米 |
1000 |
|
9 |
行星減速機 |
|
NNF120 |
|
10 |
外形尺寸（前后X左右X高度） |
毫米 |
2600X890X2240 |
說明：整套設備電機總功率為7KW。

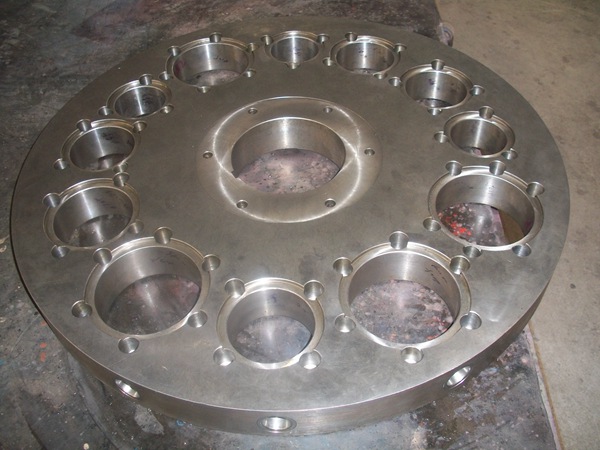

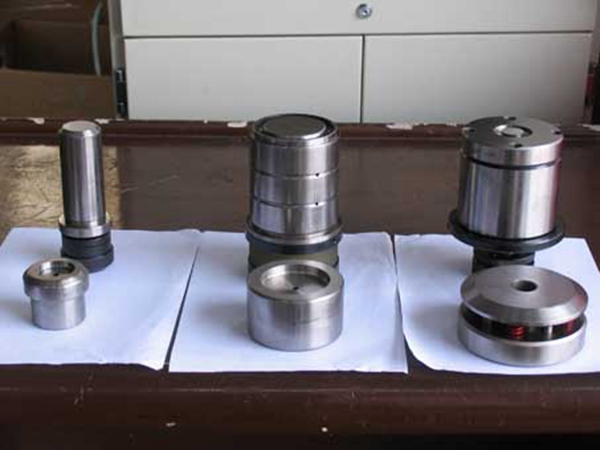

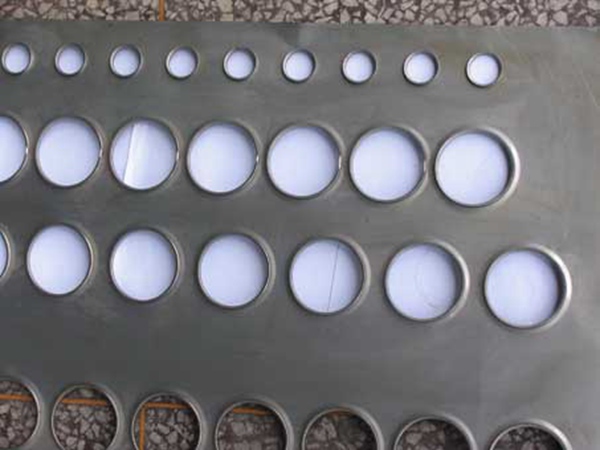

三、工位說明：
內膽組:
φ47真空管孔： 1、φ52沖翻 2、φ52擴平
φ58真空管孔： 3、φ63沖翻 4、φ63擴平
φ25水管孔： 5、φ25沖翻 6、φ25擴平
外膽組：
φ47真空管孔：1、φ58沖翻
φ58真空管孔：2、φ68沖翻
3、桶托長條孔9X25 4、φ28水管孔φ28沖翻
5、φ60帖標工位待定型號 6、商標限位待定型號（模具可互換）
主要功能特點：
（1）CAD自動加工：采用CAD繪圖方式，實現CAD圖形直接加工，提高加工效率；加工代碼解釋、執行、自動校驗。
（2）便捷的人工編程：采用ISO標準數控代碼編程；具有程序編輯、修改、儲存功能；可用相對坐標和絕對坐標混合編程，快速簡單。
（3）方便的手動調節：人性化菜單，程序裝載時，彈出式菜單或工具欄，實現人機對話；界面直觀友好，簡單易用；圖形加工過程模擬運行，允許緊急停止并且可實現全過程跟蹤，顯示加工時間；具有圖形靜態模擬顯示，以及加工過程進行實時顯示；軟件控制送料架回零；可實現單次、連續沖壓。
（4）高穩定性：特殊制造的高精度床身重達2噸，使設備堅固耐用，運行更穩定；經過獨特回火處理的床身及主干部件，永不變形；采用進口導軌、大導程滾珠絲杠，精度達到±0.10mm；高級參數設置功能，具有密碼保護，非專業人員不能任意修改；采用伺服電機、品牌工控機，使設備持久保持高穩定性、高精度。
（5）故障自診斷顯示功能：具有斷電自動保護功能，具有沖壓加工過程的修改功能。
